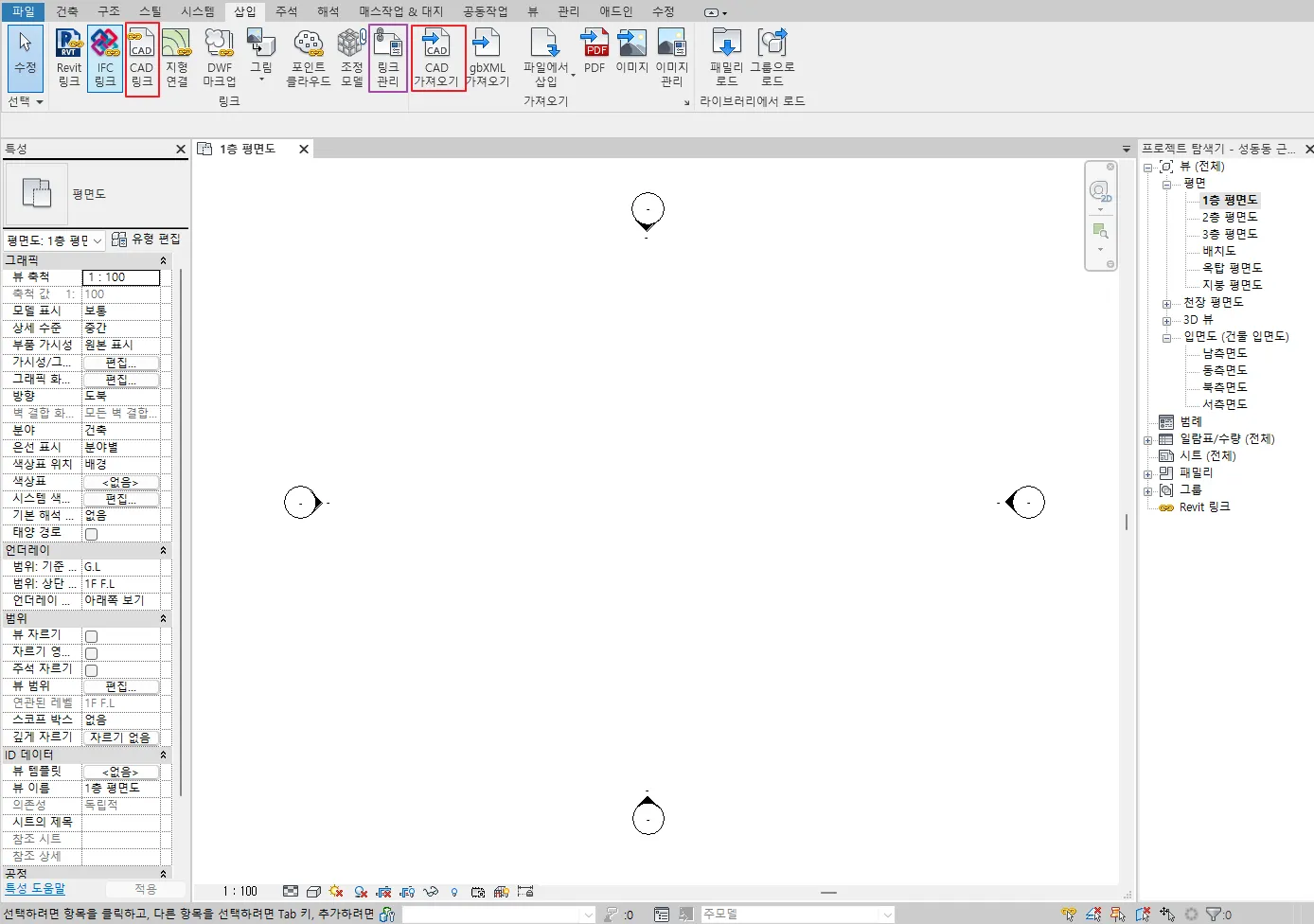

캐드를 가져오는 방법은 두가지가 있다.
CAD링크 : 캐드링크는 기존 외부참조(Xref)와 같은 원리로 원본 캐드파일이 변경될때마다 링크관리에서 ‘다시 로드’를 통해 업데이트를 할 수 있다.
CAD가져오기 : CAD를 레빗프로젝트 안으로 삽입하는 방법으로, 삽입된 블럭을 분해할 경우 레빗 내에서 수정이 가능하며 원본 캐드파일과는 관계없이 변경된다. 원본 캐드파일이 수정될 경우 다시 가져와야 하는 번거로움이 있다.
링크의 경우 캐드파일의 변경이 수시로 일어나는 실무에서 자주 쓰이며, 가져오기는 상세도를 첨부할 때 레빗에서 그리기가 번거로워 캐드에서 그려 가져오는 경우에 많이 사용된다.

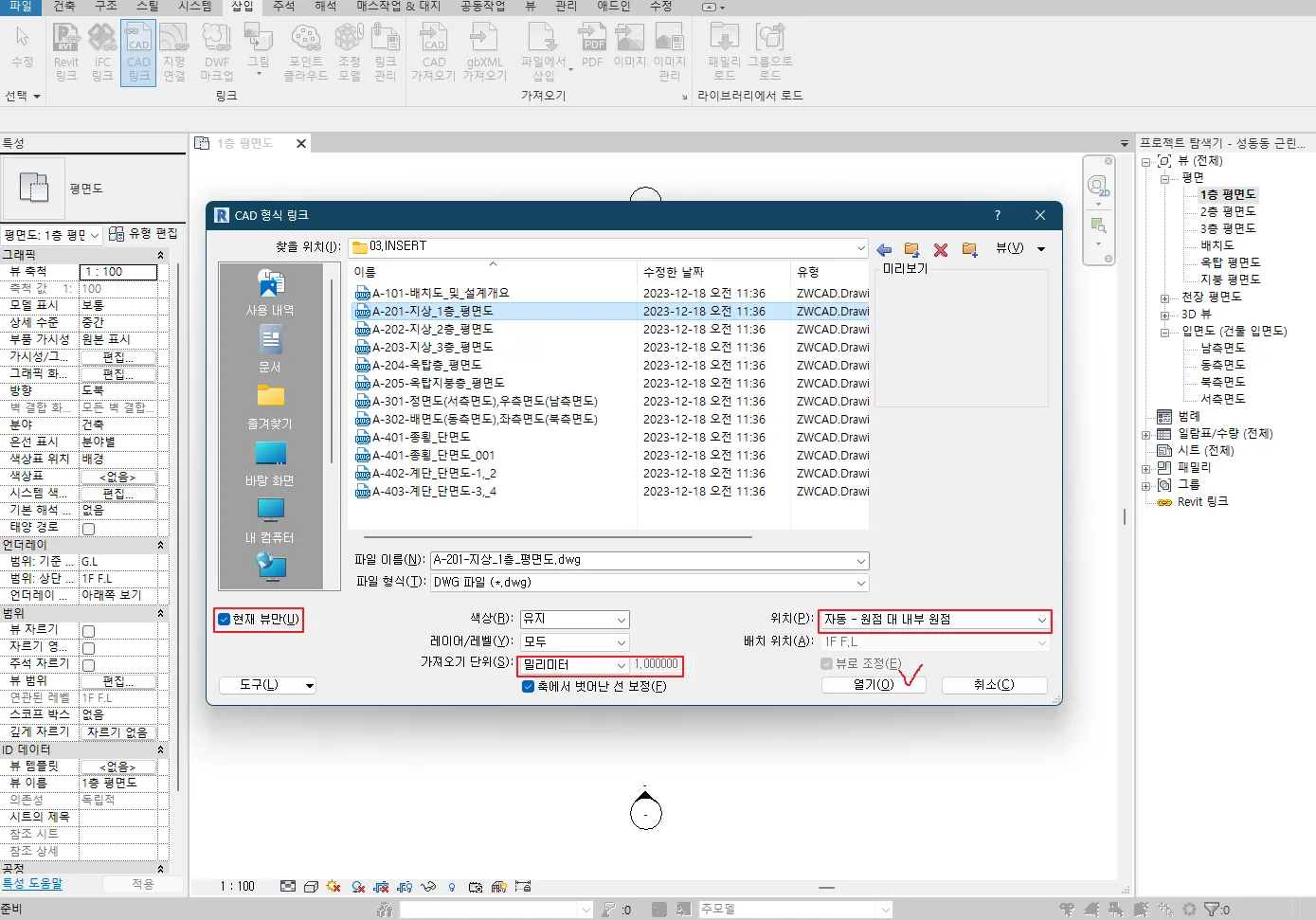

모델링을 시작하기 위해 평면도를 링크해보자.
현재 뷰만 : 체크하게 되면 현재 열려있는 창에서만 해당 도면이 보이게 되며 3D뷰나 다른 뷰에서는 보이지 않는다. 참조할 도면을 가져올때 체크해제할 경우 다른 뷰, 공동작업 등 간섭이 생겨 체크하는 것을 권장
가져오기 단위 : 건축CAD도면은 대부분 밀리미터 단위로 그려지므로 밀리미터로 지정해줘야 오류가 적다.
위치 : 각 층의 위치를 동일하게 가져오기 위해 원점 대 내부 원점으로 가져오는게 작업하기에 좋다. 다만 원점 대 원점으로 가져오기 전 캐드에서 각 층 도면의 원점을 같은 좌표로 맞춰놓을 필요가 있다.
중심 대 중심으로 가져오면 화면 중앙에 도면이 들어와 찾으러 다니지 않아서 좋지만, 가져온 뒤 위치를 맞춰야 하는 번거로움이 있다.
